Ethernet Kablosu Türleri ve Duvar İçi Kablolama Rehberi

Ev ağınızı Wi-Fi’a mahkûm etmek yerine duvarların içinden kablo çekmeye karar verdiyseniz, mağazadaki onlarca seçenek karşısında haklı olarak duraksarsınız. İşin sırrı tek bir etikete değil, iki ayrı özelliğe bakmakta: kablonun iç yapısı ve kategori sınıfı. Bu yazımızda duvar içi ethernet kablosu türleri arasındaki farkları, Cat5e ile Cat6’nın hangi durumda tercih edildiğini ve kalıcı kablolamada nelere dikkat etmeniz gerektiğini sizler için adım adım derledik.

Amacımız kaynaklardaki tek bir kişisel deneyimi aktarmak değil; yıllarca yerinde kalacak bir kurulumu doğru kurmanız için kalıcı-değerli bilgiyi bir araya getirmek.

Ethernet Kablosu Nedir?

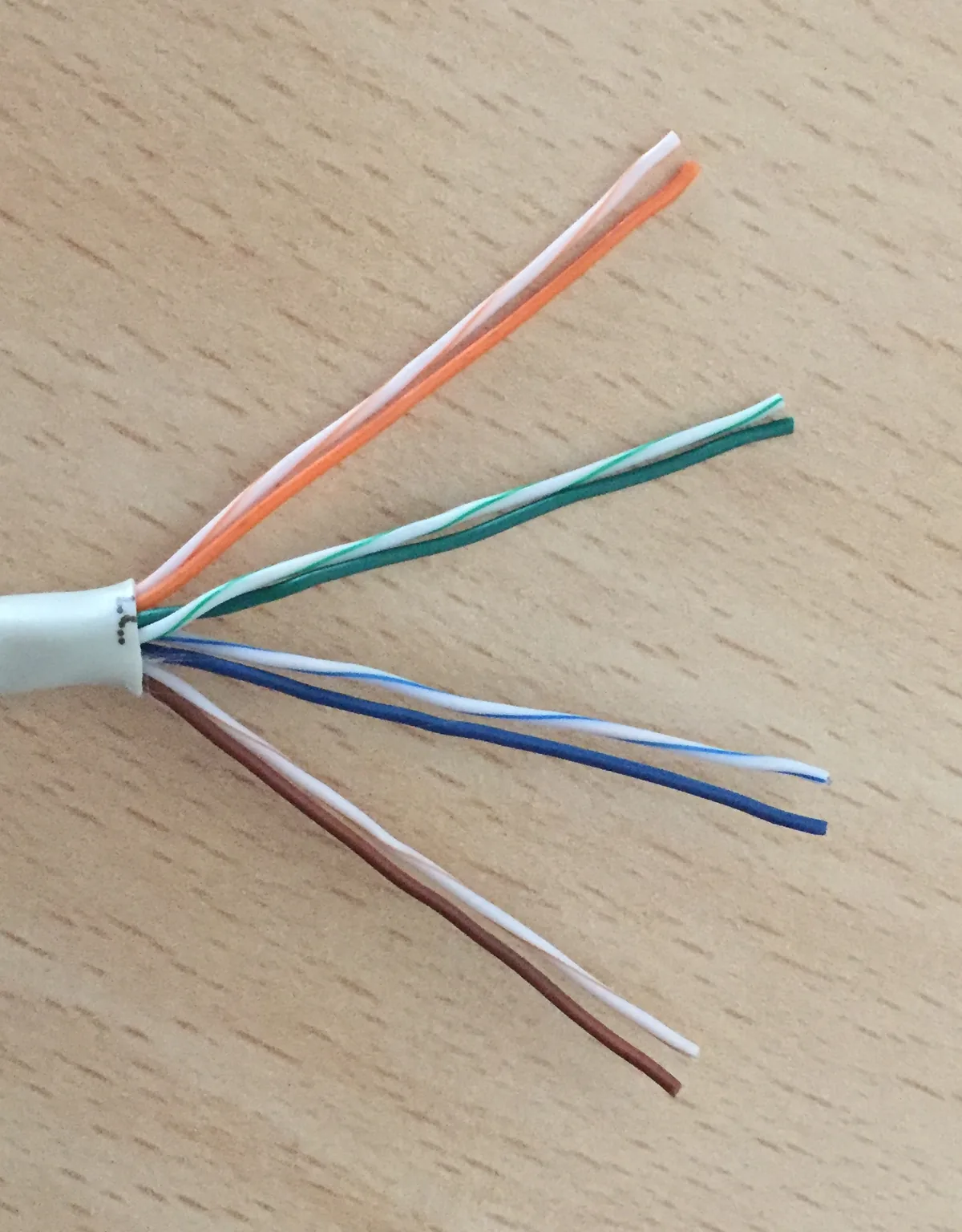

Ethernet kablosu, modeminizi, router’ınızı, bilgisayarınızı ve diğer cihazları birbirine bağlayarak kablolu bir yerel ağ (LAN) oluşturan bakır kablodur. İçinde sekiz tel bulunur; bu teller dört çift halinde birbirine burularak (twisted pair) sinyal parazitini azaltacak şekilde düzenlenir.

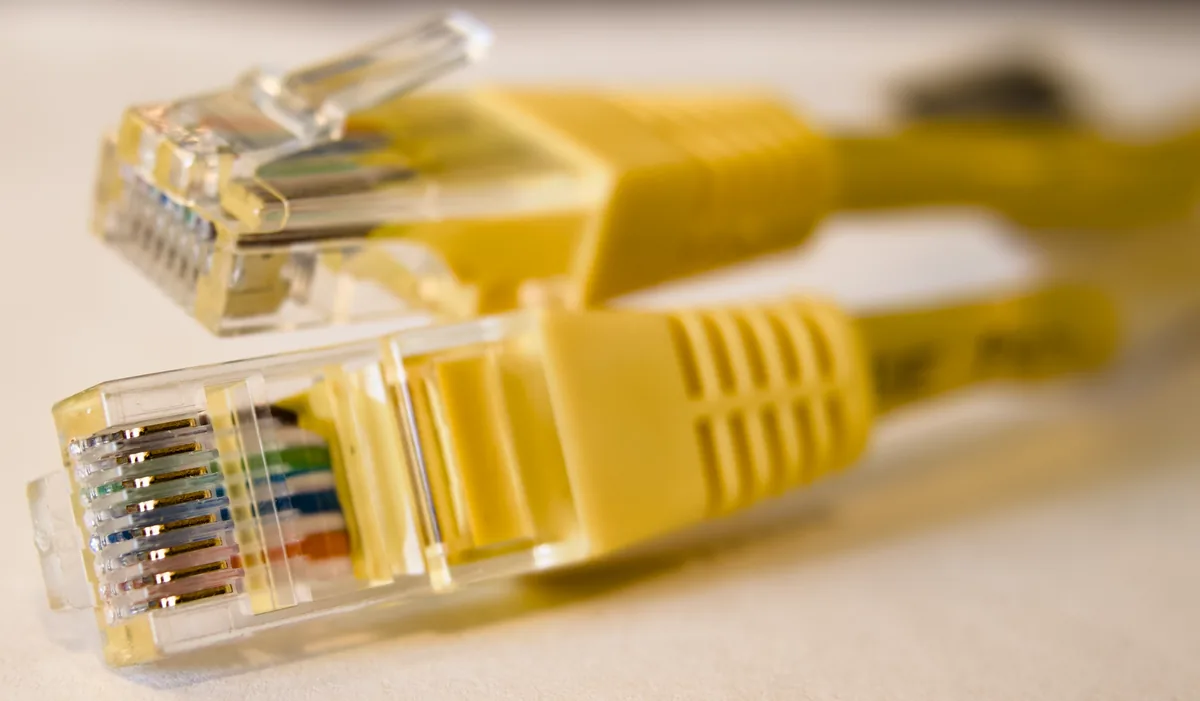

Kablonun ucundaki standart bağlantı parçasına RJ45 konnektör denir. Kablosuz bağlantının aksine ethernet, daha düşük gecikme (ping) ve daha kararlı bir hız sunduğu için oyun, video konferans ve büyük dosya transferlerinde hâlâ tercih edilir. Ağ mantığının temelini merak ediyorsanız, IPv6 ile IPv4 arasındaki farkları anlattığımız yazımız iyi bir başlangıç noktası olabilir.

Ethernet Kablosu Türleri Nelerdir?

Bir ethernet kablosunu iki farklı eksende sınıflandırırız ve bu iki eksen sık sık birbirine karıştırılır. Birincisi kablonun iç iletken yapısı (solid mi, stranded mı), ikincisi ise kategori sınıfıdır (Cat5e, Cat6, Cat6a). Doğru kablo seçimi, bu iki özelliğin kullanım yerinize göre birlikte değerlendirilmesiyle yapılır.

Solid (Tek Damarlı) Kablolar

Solid kabloda her telin içinde tek ve kalın bir bakır damar bulunur. Bu yapı kabloyu sert ve dayanıklı yapar; bir kez döşendiğinde şeklini korur. Sinyal kaybı daha düşük olduğundan uzun mesafeli çekimlerde ve Power over Ethernet (PoE) uygulamalarında avantaj sağlar. Kısacası solid kablo, bir yere sabitlenip yıllarca orada kalacak kurulumlar için tasarlanmıştır.

Stranded (Çok Damarlı) Kablolar

Stranded kabloda ise her tel, birbirine sarılmış çok sayıda ince bakır telcikten oluşur. Bu da kabloyu esnek ve bükülmeye dayanıklı kılar. Sık takıp çıkardığınız, kıvırıp toparladığınız kısa bağlantılarda; yani laptop ile duvar prizi arasındaki hazır patch (yama) kablolarında stranded yapı idealdir. Mağazada satılan hazır kabloların çoğu bu türdendir.

Cat5e, Cat6 ve Cat6a Arasındaki Farklar

Kategori sınıfı, kablonun taşıyabileceği veri kapasitesini ve bant genişliğini belirtir. Yani Cat5e ve Cat6 kablo farkı temelde hız ve frekans meselesidir; iç yapıyla (solid/stranded) karıştırılmamalıdır. Aşağıdaki tabloda üç yaygın kategoriyi kıyasladık:

Görüldüğü gibi Cat5e ve Cat6 kabloların ikisi de 100 metreye kadar 1 Gbps hızı rahatça taşır. Fark, Cat6’nın daha yüksek bant genişliği sayesinde kısa mesafelerde 10 Gbps’i desteklemesi ve paraziti daha iyi bastırmasıdır. Cat6a ise 10 Gbps’i tam 100 metre boyunca garanti eder. Bu değerler TIA/EIA-568 kablolama standardına dayanır; üretici testlerinde daha yüksek rakamlar görebilirsiniz, ancak planınızı standart değerler üzerinden yapmak daha güvenlidir.

Duvar İçi Ethernet Kablosu Türleri Nasıl Seçilir?

Gelelim işin can alıcı kısmına. Duvar içi ethernet kablosu türleri arasından seçim yaparken kural nettir: duvarın arkasına girip orada kalacak bir kablo solid (tek damarlı) olmalıdır. Çünkü alçıpanın ardındaki bir kabloyu sonradan değiştirmek, yeni bir hattı dikmelerin, tavanların veya boruların içinden yeniden geçirmek anlamına gelir; bu da tek seferlik, kalıcı bir işçilik demektir.

Solid kablonun düşük direnci uzun çekimlerde sinyali daha iyi taşır ve tavana monte access point ya da dış cephedeki güvenlik kamerası gibi PoE cihazlarını beslerken avantaj sağlar. Stranded kabloyu ise duvar prizi ile cihazınız arasındaki kısa, hareketli bağlantı için saklayın.

Plenum ve Riser Kablo Farkı

Duvar içi kablolamada ikinci bir güvenlik boyutu daha var: kablonun dış kılıfının yangın sınıfı. Bu sınıf, kategoriden (Cat6 vb.) tamamen bağımsızdır ve kablonun nereye döşenebileceğini belirler.

• Riser (CMR) kablo: Katlar arası dikey geçişler ve duvar boşlukları için uygundur. İyi düzeyde alev direnci sunar.
• Plenum (CMP) kablo: Havalandırmanın serbestçe dolaştığı asma tavan gibi hava boşlukları için zorunludur. Yandığında çok daha az duman ve zehirli gaz açığa çıkarır.

Genel kural şudur: daha yüksek sınıflı kablo, daha düşük sınıfın yerine kullanılabilir; tersi geçersizdir. Yani plenum kabloyu riser gerektiren yere koyabilirsiniz, ama plenum zorunlu bir alana riser kablo döşeyemezsiniz. Ev kurulumlarında çoğu durumda riser sınıfı yeterlidir; yerel yönetmelikleri kontrol etmenizi öneririz.

Duvar İçi Kablolama İçin Pratik İpuçları

Kabloyu doğru seçtikten sonra, kurulumu kalıcı ve düzenli yapmak için birkaç pratik noktaya dikkat etmeniz işinizi çok kolaylaştırır:

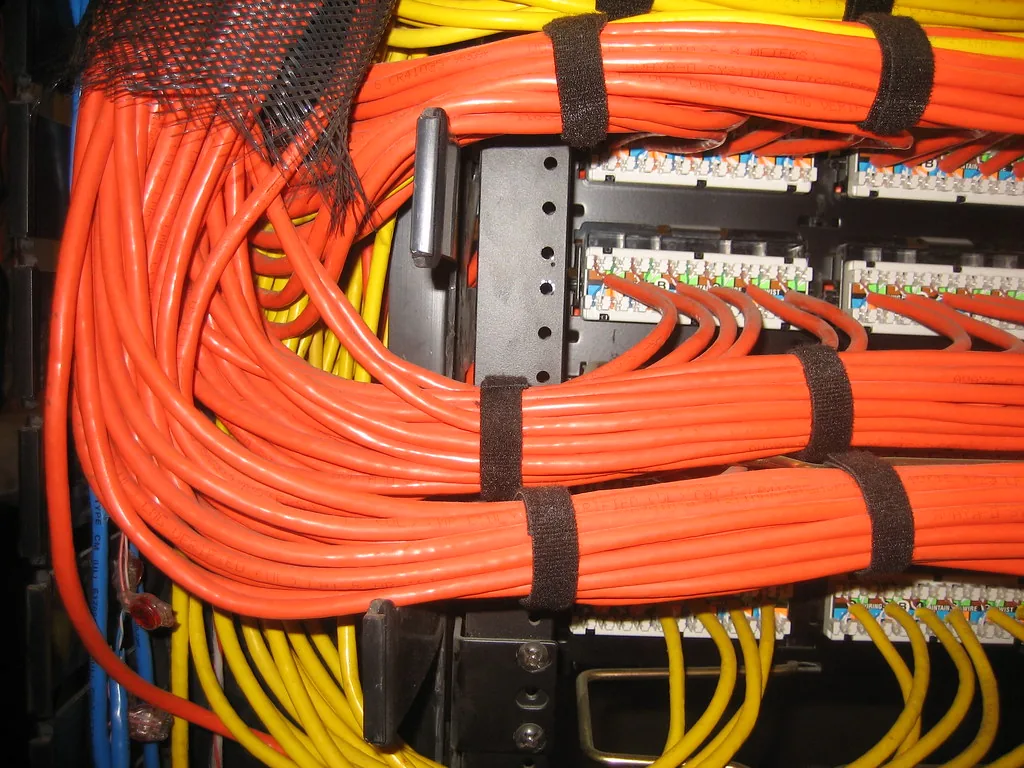

• Doğru konnektör tipini kullanın: Solid kablo, uçlara crimp’li RJ45 fiş takmak yerine keystone jack ve patch panel gibi punch-down (baskılı) noktalara sonlandırıldığında en iyi sonucu verir. Stranded kablo için tasarlanmış RJ45 fişleri solid kabloda güvenilir temas sağlamayabilir.
• 90 + 10 metre kuralına uyun: TIA standardı, kalıcı hattın en fazla 90 metre solid kablo, her iki uçta da toplam 10 metre stranded patch kablo olacak şekilde 100 metreyle sınırlandırır. Bu sınırı aşmayın.
• Gelecek-güvenliği için bir üst sınıfı seçin: Duvar açma işçiliği kablonun kendisinden pahalıdır. Bugün 1 Gbps yetiyor olsa bile, çok az fiyat farkıyla Cat6 (hatta Cat6a) çekmek, ileride 2.5G veya 10G internete geçtiğinizde kabloyu yeniden döşeme derdinden kurtarır.
• Elektrik hatlarından uzak durun: Ethernet kablosunu güç kablolarına paralel ve yakın çekmek parazit yaratabilir; mümkün olduğunca ayrı güzergâh kullanın.
• Kablo fazlasını bırakın: Her iki uçta birkaç metre pay bırakmak, ileride priz konumunu değiştirmeniz gerektiğinde işinizi kurtarır.

Kabloyu çektikten sonra ağınızı dışarıdan güvenli biçimde kullanmak isterseniz, port yönlendirme olmadan ev ağınıza güvenli erişim rehberimiz de tamamlayıcı olacaktır. Router’ınızın atıl duran özelliklerini merak ediyorsanız, router USB portunun ne işe yaradığını da inceleyebilirsiniz.

Hangi Ethernet Kablosunu Seçmelisiniz?

Özetleyelim: kalıcı, duvar içi kablolama için solid yapılı, en az Cat6 sınıfı ve döşeme yerine uygun yangın kılıfına (çoğu evde riser, hava boşluklarında plenum) sahip bir kablo doğru seçimdir. Masaüstü ile priz arasındaki kısa bağlantılarda ise esnek stranded patch kablolar yeterlidir.

Kabloyu bir kez doğru seçtiğinizde, ev ağınız yıllarca kararlı ve hızlı çalışır. İç yapı, kategori ve yangın sınıfı; bu üç kararı birlikte verdiğinizde geri dönüp duvarı yeniden açma ihtimaliniz neredeyse sıfıra iner. Kategori sınıflarının teknik ayrıntılarını daha derine inmek isterseniz Cat6 kablo standardı sayfasına göz atabilirsiniz.
