Silikon Fotonik Çip Nedir, Nasıl Çalışır ve Neden Önemli

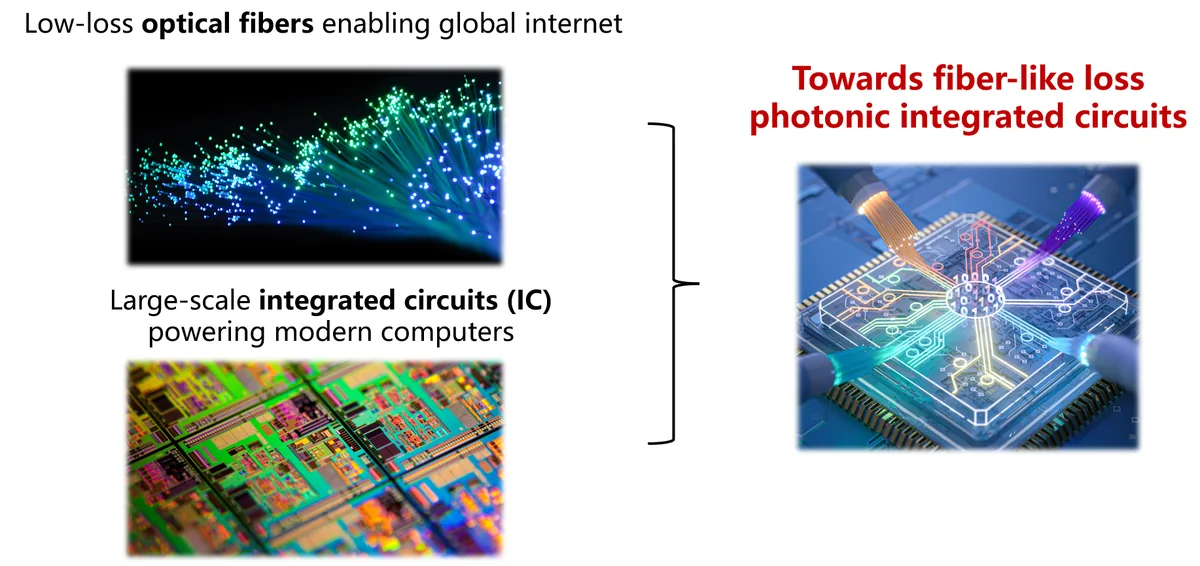

Bilgisayarınızın içindeki veri, bugün hâlâ bakır teller üzerinde koşan elektronlarla taşınıyor. Oysa o veri okyanusları aşarken ışığa dönüşüyor ve fiber optik kablolarda neredeyse hiç yorulmadan yol alıyor. İşte silikon fotonik çip nasıl çalışır sorusunun kalbinde tam olarak bu çelişki yatıyor: kıtalar arasında ışığa güvenirken, birkaç santimetrelik çip mesafesinde neden hâlâ elektrona mahkûmuz?

Bu içeriğimizde ışığı bir çipin üzerine hapsetmenin fiziğini, optik ile elektroniğin aynı silikon parçasında nasıl buluştuğunu ve Caltech’in 2026’da yayımladığı “fiber benzeri kayıp” çalışmasının bu tabloyu neden değiştirdiğini sizler için adım adım anlattık.

Silikon Fotonik Çip Nedir?

Silikon fotonik çip, bilgiyi elektron yerine foton (ışık parçacığı) ile taşıyan ve işleyen bir entegre devredir. Teknik literatürde bu yapılara fotonik entegre devre (PIC – photonic integrated circuit) deniyor.

Mantığı klasik çiple aynıdır: yüzlerce bileşen tek bir yonga üzerine yerleştirilir. Farkı, bileşenlerin transistör değil, ışıkla çalışan parçalar olmasıdır. Lazer ışığı üretir, dalga kılavuzu onu taşır, modülatör üzerine veri yazar, fotodedektör de sinyali tekrar elektriğe çevirir.

“Silikon” kelimesi burada kritik. Çünkü bu devreler, dünya çapındaki yarı iletken fabrikalarının onlarca yıldır işlemci ürettiği aynı silikon plakalar (wafer) üzerinde, aynı litografi ekipmanıyla basılabiliyor. Yani fotoniğin ekonomisi, sıfırdan kurulan pahalı bir sanayiye değil, hazır CMOS altyapısına yaslanıyor.

Silikon Fotonik Çip Nasıl Çalışır?

Bir fotonik çipte veri, açılıp kapanan bir ışık huzmesine dönüşür. Süreç kabaca dört aşamada işler.

Dalga Kılavuzu: Işığın Çip Üzerindeki Yolu

Dalga kılavuzu (waveguide), fotonik çipin “bakır teli”dir. Yüksek kırılma indisli ince bir cam ya da silikon şerit, düşük kırılma indisli bir kılıfla çevrelenir. Işık bu şeridin içinde tam iç yansımayla hapsolur ve kenarlardan sızmadan ilerler. Genişlikleri genellikle birkaç yüz nanometre ile birkaç mikrometre arasındadır; yani bir saç telinin yüzde biri kadar.

Işığı Veriye Çeviren Bileşenler

• Lazer: Taşıyıcı ışığı üretir. Silikon kendi başına verimli ışık yayamadığı için lazer genellikle indiyum fosfür gibi bir malzemeden yapılıp çipe yapıştırılır.
• Modülatör: Işığın şiddetini veya fazını nanosaniyenin altındaki sürelerde değiştirerek 1 ve 0’ları kodlar.
• Rezonatör: Işığı halka biçimli bir yolda binlerce kez döndürerek belirli dalga boylarını süzer; filtreleme ve algılama işini yapar.
• Fotodedektör: Gelen ışığı elektrik akımına çevirir, böylece veri klasik elektronik tarafından okunabilir hale gelir.

Bu bileşenlerin en büyük kozu dalga boyu çoğullamadır. Tek bir dalga kılavuzunda onlarca farklı renkteki ışık, birbirine karışmadan aynı anda veri taşıyabilir. Elektriksel iletimde de benzer bir mantık var (DSL ve kablo modemlerindeki frekans bölmeli çoğullama gibi), ama bakır telde bu ölçekte bir karşılığı yok. Işıkla veri iletiminin havadaki hâlini merak ediyorsanız, Li-Fi teknolojisini incelediğimiz yazımızda aynı fiziğin kablosuz uygulamasını bulabilirsiniz.

Çip Üzerinde Işık Kaybı Neden Önemli?

Fotoniğin şöhreti fiber optikten gelir. Standart bir telekom fiberinde ışık, kilometre başına yalnızca 0,2 desibel civarında zayıflar. Bu, sinyalin onlarca kilometre boyunca hiç yükseltilmeden yol alabilmesi demektir.

Çip üzerinde ise tablo tarihsel olarak çok daha kötüydü. Dalga kılavuzunun kenarları atom ölçeğinde pürüzlüdür ve ışık her pürüzde biraz saçılır. Kayıp, fiberdekinin binlerce katına çıkabilir. Sonuç: enerji israfı, ısınma ve daha fazla lazer gücü ihtiyacı.

Kaybın ikinci ve daha az bilinen bedeli tutarlılıktır (coherence). Bir lazerin ne kadar “saf” bir renk ürettiği, ışığın devrede ne kadar uzun süre kayıpsız dolaşabildiğine bağlıdır. Kayıp on kat azaldığında tutarlılık yüz kat iyileşir. Optik saatler, jiroskoplar ve kuantum deneyleri gibi hassasiyet gerektiren her uygulama tam olarak bu tutarlılığı satın alır.

Görünür ışık bandı bu açıdan özellikle zordu. Dalga boyu kısaldıkça saçılma hızla artar; oysa atomik saatler ve iyon tuzağı tabanlı kuantum sistemleri tam da mavi, yeşil ve kırmızı dalga boylarına ihtiyaç duyar.

Caltech’in Fiber Benzeri Kayıp Sonucu Ne Anlama Geliyor?

California Teknoloji Enstitüsü’nden (Caltech) Kerry Vahala’nın laboratuvarında çalışan Hao-Jing Chen ve Kellan Colburn önderliğindeki ekip, bu soruna malzeme tarafından yaklaştı. Sonuçlar Ocak 2026’da Nature dergisinde “Towards fibre-like loss for photonic integration from violet to near-infrared” başlığıyla yayımlandı.

Ekibin fikri şaşırtıcı derecede basit: madem fiber optik bu kadar iyi, çipin dalga kılavuzunu da fiberin yapıldığı camdan üretelim. Kullandıkları malzeme germanyum katkılı silika (germano-silikat), yani optik fiberin çekirdeğindeki camın ta kendisi.

Bu camın erime sıcaklığı, sektörün standardı olan silisyum nitrüre göre daha düşük. Bu sayede üretim sonrası tavlama işlemiyle dalga kılavuzunun kenarları atom ölçeğinde düzleştirilebiliyor; saçılmayı doğuran pürüz büyük ölçüde siliniyor.

Devreler, işlemci üretiminde kullanılan 8 ve 12 inçlik standart silikon plakalara basılıyor ve metrelerce uzunluktaki optik yol, milimetrik bir alana spiral biçiminde sarılıyor. Mantık, kilometrelerce fiberi bir makaraya sarmakla aynı; ölçek ise nanofabrikasyon sayesinde çok daha küçük.

Ölçülen yayılım kayıpları, mor ötesine yakın bantlardan telekom bandına kadar şöyle:

Burada bir yanlış anlamayı düzeltelim: bu değerler fiberin kilometre başına 0,2 dB’lik rekorunu birebir yakalamıyor. Ama bir çipte optik yol kilometrelerle değil, santimetreler ve metrelerle ölçülür. Metre başına onda birlik desibel seviyesi, çip ölçeğinde kaybın pratikte ihmal edilebilir hale gelmesi anlamına gelir. “Fiber benzeri” ifadesi de bunu kastediyor.

Sonuçların en çarpıcı kısmı görünür ışıkta ortaya çıkıyor. Platform, bu bantta silisyum nitrür tabanlı en iyi devrelerin yaklaşık 20 katı performans gösteriyor. Halka rezonatörlerde ulaşılan kalite faktörü (Q) 180 milyonu aşıyor ve bu platformla üretilen lazerlerin tutarlılık uzunluğu, öncekilere kıyasla 100 kattan fazla iyileşiyor. Çalışma, Caltech’in kendi duyurusunda da belirtildiği gibi UC Santa Barbara, Leiden Üniversitesi ve Southampton Üniversitesi’yle ortak yürütüldü.

Optik ve Elektroniğin Tek Çipte Birleşmesi Nasıl İlerliyor?

Laboratuvar rekorları bir yana, silikon fotoniğin ticari motoru bugün yapay zekâ veri merkezleri. Binlerce grafik işlemcinin birbiriyle konuştuğu bu sistemlerde bakır kablolar hem mesafe hem enerji açısından duvara toslamış durumda.

Çözüm, optiği anahtar yongasının yanına taşıyan birlikte paketlenmiş optik (co-packaged optics) yaklaşımı. Optik motor, ayrı bir modülde değil, doğrudan işlem yapan çipin paketine yerleştiriliyor. Böylece elektrik sinyalinin kat ettiği yol milimetrelere iniyor.

NVIDIA, bu mimariyi kullanan Quantum-X ve Spectrum-X Photonics anahtarlama ürünlerini geliştirdi; şirketin verilerine göre yaklaşım, ağ optiğinde 3,5 kata varan enerji tasarrufu ve belirgin bir dayanıklılık artışı sağlıyor. Bunlar artık yalnızca duyuru değil: Quantum-X Photonics InfiniBand anahtarları 2026’nın başında sahaya çıktı, Ethernet tarafındaki Spectrum-X Photonics ise yılın ikinci yarısı için planlandı. Üretim tarafında da TSMC’nin COUPE adlı fotonik paketleme platformu 2026 içinde hacimli üretime geçiyor; platform, optik motoru kademe kademe işlemci paketinin içine taşımayı hedefliyor.

NVIDIA mühendislerinin bu anahtarların içini anlattığı resmi videoda, optik motorun anahtar yongasının yanına nasıl yerleştiğini somut olarak görebilirsiniz:

Bu yüzden fotonik entegre devre ile veri merkezi enerji tüketimi arasındaki ilişki, sektörün en çok konuşulan başlıklarından biri. Bir veri merkezinde harcanan her watt soğutma yüküne, soğutma da doğrudan işletme maliyetine dönüşüyor.

Silikon Fotonik Çip Ne İşe Yarar?

Silikon fotonik çip nedir ve ne işe yarar sorusunun cevabı, kullanım alanlarına bakınca daha da netleşiyor. Öne çıkan başlıklar şunlar:

• Yapay zekâ ve veri merkezi bağlantıları: Yonga ile yonga arasında terabit ölçeğinde, düşük enerjili veri aktarımı.
• Optik saatler: Zamanı atomik geçişlerin frekansıyla ölçen yeni nesil saatler. Bugün GPS uydularını ve finansal zaman damgalamayı besleyen mikrodalga atom saatlerinin (sezyum, rubidyum) yerini almaları bekleniyor.
• Optik jiroskoplar: Hareketli parça içermeden dönüşü ölçen, uydu ve otonom araç navigasyonunda kullanılan sensörler.
• Kuantum sistemler: İyon tuzakları ve nötr atom platformları, görünür bantta çok sayıda kararlı lazer ışını ister.
• LiDAR ve biyosensörler: Katı hâl tarayıcılar ve çip üzerinde laboratuvar uygulamaları.

Özellikle kuantum bilgisayarlar için fotonik çip kullanımı stratejik bir eşik. Bugün bir iyon tuzağı sistemi, oda büyüklüğünde optik masalara ve düzinelerce ayrı lazere ihtiyaç duyuyor. Bunların tek bir plakaya sığması, ölçeklenmenin önündeki en somut engeli kaldırır. Kuantum tarafındaki iddiaların nasıl sınandığını merak ediyorsanız, kuantum üstünlüğü tartışmalarını ele aldığımız yazımıza göz atabilirsiniz.

Silikon Fotoniğin Önündeki Engeller Neler?

Teknoloji hızlı ilerliyor ama önünde çözülmemiş problemler var:

• Lazer entegrasyonu: Silikonun bant yapısı verimli ışık yaymaya elverişli değil. Lazer hâlâ dışarıdan eklenen bir parça ve bu, üretim veriminin en kırılgan adımı.
• Fiber bağlantısı: Mikrometrik dalga kılavuzunu dış dünyadaki fibere hizalamak nanometre hassasiyeti ister; paketleme maliyeti çoğu zaman çipin kendisini geçer.
• Isıl kararlılık: Birkaç derecelik sıcaklık değişimi rezonatörün süzdüğü dalga boyunu kaydırır. Bu yüzden çoğu devre aktif sıcaklık denetimiyle çalışır.
• Malzeme uyumu: Yeni cam katmanlarını mevcut CMOS akışına sokmak, fabrikaların onaylı süreçlerini değiştirmesini gerektirir.

Caltech ekibinin yönteminin en değerli yanı da burada: süreç, standart yarı iletken döküm tesisleriyle uyumlu tasarlandı. Yani laboratuvar sonucunun fabrikaya taşınması için yeni bir sanayi kurmak gerekmiyor.

Sonuç: Işığın Çipe Yerleşmesi Neyi Değiştirecek?

Silikon fotonik, elektroniğin yerini alacak bir rakip değil; onun tıkandığı yerde devreye giren tamamlayıcı bir katman. Hesaplamayı transistör yapmaya devam ederken, veriyi taşıma işi giderek ışığa devrediliyor.

Silikon fotonik çip nasıl çalışır sorusunun özeti de bu: ışık bir dalga kılavuzunda hapsedilir, üzerine veri yazılır ve yolun sonunda tekrar elektriğe çevrilir. Belirleyici olan, bu yolculukta ne kadar az ışığın kaybolduğudur.

Fiberin camını çipe taşıyan çalışmalar, bu geçişin en sessiz ama en belirleyici adımlarından biri. Çünkü kayıp yeterince düştüğünde ışık, artık dikkatle korunması gereken kırılgan bir sinyal olmaktan çıkıp devrenin sıradan bir bileşeni hâline geliyor. Fotoniğin bundan sonraki yol haritasını da malzeme bilimi kadar, üretim ekonomisi belirleyecek.
